YM310_移芯系列cat1模组

资料目的

该资料集旨在告知用户YM310_移芯系列模组是什么，如何使用，使用中遇到问题该如何处理。

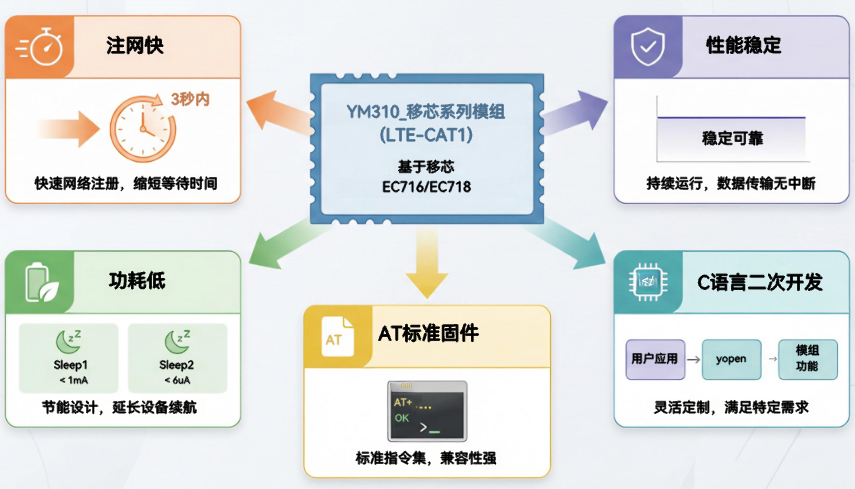

模组介绍

YM310_移芯系列模组基是基于移芯EC716S/EC716E/EC718的LTE-CAT1模组：

模组手册

硬件型号

软件型号

软件版本分为两种软件，需要注意区分：

注意：

  • 1、两种软件支持移芯系列（包括X09C/X19C、X09S/X19S、X08、W09C/W09S等）全系硬件；

  • 2、完整子功能列表，请参考AT软件和Open软件部分。

硬件特性

硬件系列 X08C/X09C/X19C/系列 X08S/X09S/X19S/系列 W09C系列 W09S系列
主芯片 EC716S EC716E EC718PM EC718HM
🖥️ CPU ARM Cotext-M3 204MHz ARM Cotext-M3 204MHz ARM Cotext-M3 306MHz ARM Cotext-M3 306MHz
💾 FLASH 2MB 4MB 4MB 8MB
💾 RAM 1MB 1MB 4MB 8MB
🔌 GPIO 21 21 39 39
🔌 WAKUP(GPI) 5 5 6 6
🔌 USB 1 1 1 1
🔌 UART 3 3 4 4
🔌 SPI 1 1 2 2
🔌 I2C 2 2 2 2
🔌 ADC 4 4 4 4
🔌 PWM 6 6 6 6
🔌 SIM 2 2 2 2
🔌 I2S 1 1 2 2
🔌 ONEWIRE 1 1 1 1
🔌 CAN 0 0 1 1

软件特性

  • 🐧 操作系统
    • FreeRTOS实时操作系统
  • ⌨️ AT指令集
  • 📸 摄像头
    • 支持SPI接口摄像头
    • YUV格式、8W (240*320)、30W (640*480)像素
    • 拍照、预览、扫码
    • 已适配GC032A、BF3A02等摄像头
  • 🖥️ LCD显示【仅W09C/S系列模组】*
    • 支持LVGL 9.4.0图形库
    • SPI接口
      • 支持单线SPI接口
      • 支持2-lane数据接口
    • 分辨率支持：
      • 320×480 @ 37fps
      • 240×320 @ 72fps
    • 支持16位色彩深度
    • 已适配ST7789 LCD控制器，其他SPI接口理论上都可适配
  • 🌐 网络协议
    • 支持TCP/UDP/TLS/HTTP(S)/MQTT/FTP/Websocket等主流网络应用协议
    • 支持ONENET/CTWING/ALIYUN等云平台
  • 📶 网卡
    • 支持USB RNDIS\ECM\ACM免驱串口
    • 支持USB PPP或者UART PPP拨号上网
    • 支持4G转WIFI（适配LN2882芯片）
  • 🎤️ 语音
    • 支持TTS语音播放
    • 支持PCM\AMR\MP3（仅解码）\OPUS等音频编解码
    • 支持I2S数字语音接口、PWM模拟语音接口
    • 已适配ES8311、SC2601、TM8211、CJC4344、GX8006音频芯片
  • 📍 定位
    • 支持LBS、WIFI、GNSS定位功能
  • 🔋 低功耗
    • 支持Sleep1、sleep2两种ua级别休眠模式
    • 支持PSM（需要运营商支持）
  • ⚙️ 外设
    • 支持VSIM功能
    • 支持MODBUS协议【仅YOpen二次开发】
  • 🤖 AI
    • 已适配小智、轻语、aiha、xinxun等AI平台
    • 支持语音唤醒
    • 支持连续对话
    • 支持deep seek、千问、豆包等AI大模型
  • 🛠️ 使用方式

模组管脚

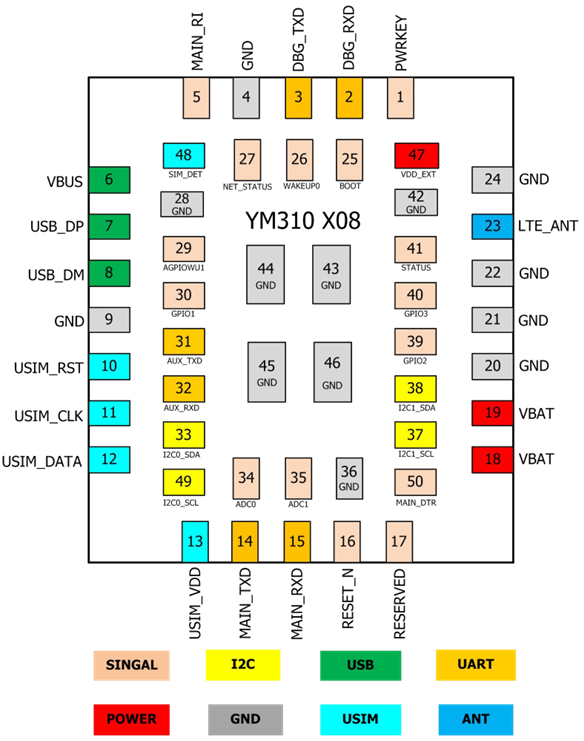

X08管脚图

X08 管脚图

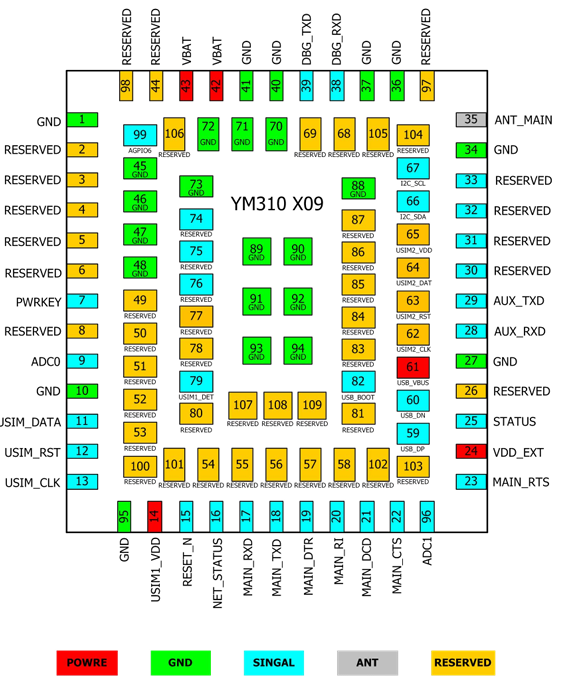

X09管脚图

已有型号列表

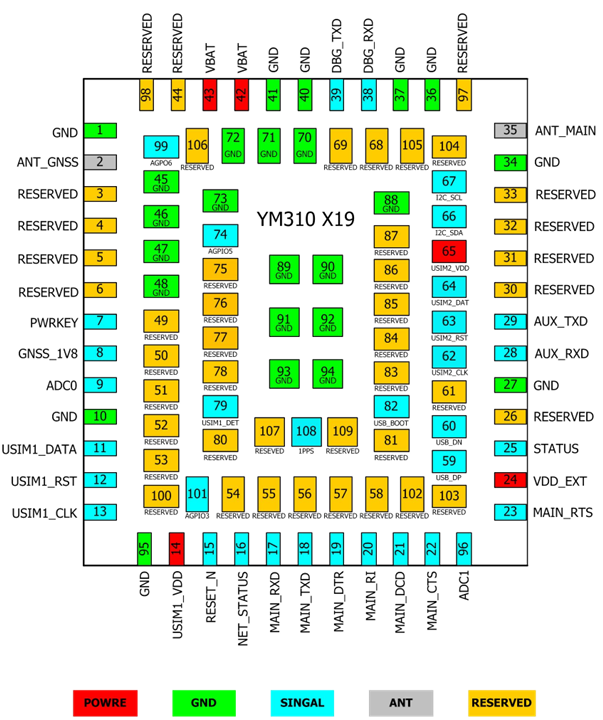

X19管脚图

X19 管脚图

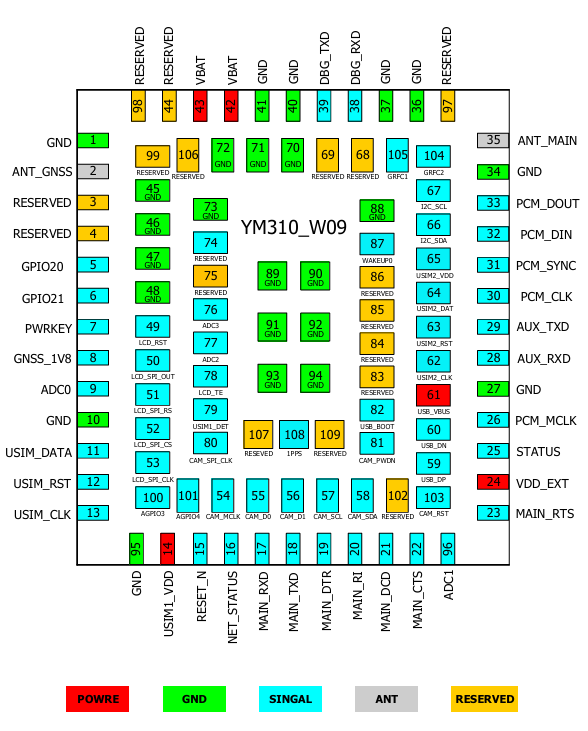

W09 管脚图

W09 管脚图

证书

资料目录
